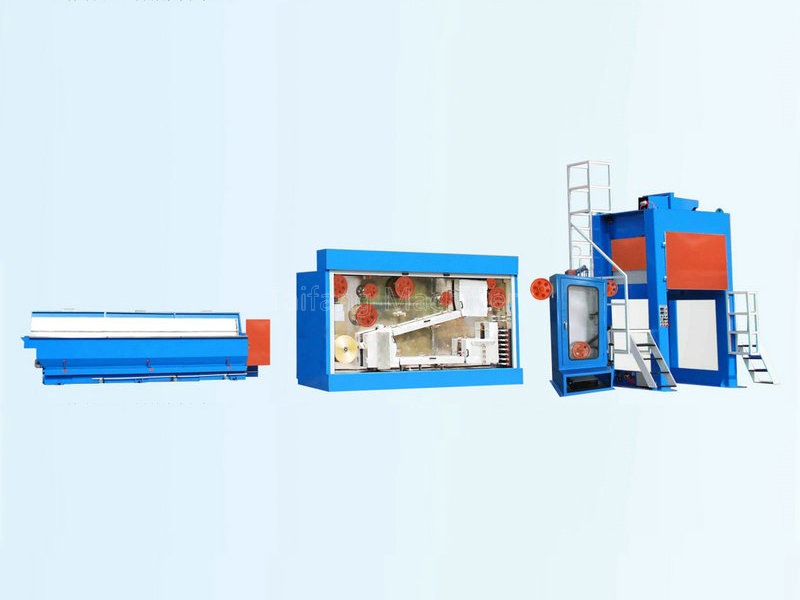

450-11-WF800銅大拉連續退火機

TF-450/11-WF800型高速銅大拉絲機

設備配置與技術參數

一、設備用途

用于將8mm銅桿拉制成1.60mm-3.5mm銅線。拉線輪采用一列式排列，連續拉制，在線退火,機械、電氣速度均衡匹配，操作方便，實現快速換模、不停機自動換盤收線、要求具有操作方便、生產效率高、產品質量好等優點。

二、主要技術參數：

1、電    源：380V×50HZ×3相

2、線徑范圍：Φ8.0mm

3、線速范圍：max1200m/min

4、眼模外徑：55mm。

5、機械減面率：10%-40%。

6、拉絲輪直徑：400mm。

7、定速輪電機功率：AC55KW。

8、主電機功率：AC185KW

9、旋轉模電機功率：0.4KW

10、潤滑油電機功率：AC5.5KW。

11. 生產線徑范圍：1.6mm-3.5mm。

12．模具數： max 11 個。

三、設備主要組成：

1．放線架一套

2．軋頭穿摸機

3．拉絲主機（DL450-11）一臺

4．齒輪箱潤滑系統

5．退火機構一臺（蒸汽機）

6．氣壓式張力機構一臺

7．800梅花落線機一臺

8．電氣控制柜一套
