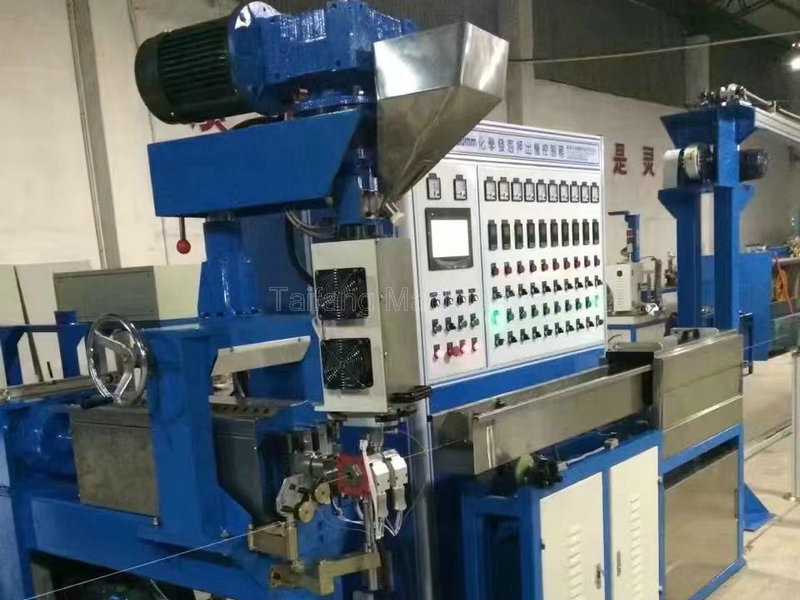

50+35型化學發泡押出機

TF-50+35型化學發泡押出機

《設備配置及技術規范》

一、設備用途

該設備應于生產各類發泡電線電纜及通訊傳輸線等低損耗電纜,如HDMI、IEEE1394、DVI、ATA、UL2919等線纜，具有押出膠化好，效率高，發泡穩定及自動化程度高等特點。

二、主要規范

1. 制造線種：用于各類發泡電線電纜及通訊傳輸線等低損耗電纜。

2. 押出材料：適應FM-PE、PE、PP、PVC、SR-PVC等絕緣材料。

3. 導體線徑：0.35~2.0mm。（線徑大小需配備相應的模具）

4. 適合線徑：0.8mm～3.0mm。

5. 最大線速：0~500m/min（線速度依線徑而定）。

6. 中心高度：1000mm。

7. 電    源：380V+10%  50HZ  三相五線制。

8. 操作方向：主機（從    至     操作）。

9. 機臺顏色：整機外表：  蘋果綠 ；     亮光藍。

三、主要組成部件：

1.主動放線架：一臺

2.擺臂式張力架： 一臺

3.整直臺：一組

4.全自動銅線預熱器：一臺

5.50#化學發泡主機（干燥機、吸料機）：一組

6.35#立式注條機：一臺

7.PLC電腦式控制系統： 一臺

8.活動水槽與固定水槽： 一組

9.鐳射激光測徑儀： 一臺

10.靜電容量測試儀：一臺

11.封閉式雙輪引取機：一臺

12.張力儲線架：一臺

13.電子計米臺： 一臺

14.高頻火花試驗機： 一臺

15.雙軸收線機：一臺

16.隨機備件及操作保養說明書： 一套

17.整機涂裝： 一套
