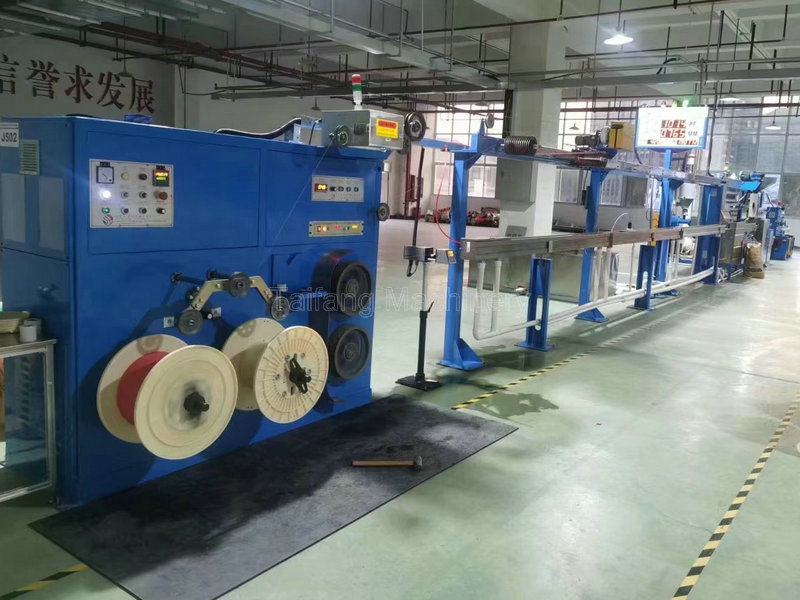

35型芯線押出機

TF-35型芯線押出機

《設備配置及技術規范》

一、設備用途

該設備適應于PVC、PP、PE、SR-PVC等塑料高速擠出,主要用于生產UL電子線、注條雙色線、電腦線芯線、電源線芯線、汽車雙色線擠出等。

二、主要規范

1.制造線種：用于生產UL電子線、注條雙色線、計算機線芯線、電源線芯線、汽車雙色線等線材。

2.押出材料：適應于PVC、PP、PE、SR-PVC等高速擠出塑料，塑化程度100%。

3.導體線徑：0.15～2.0mm。（線徑大小需配備相應的模具）

4.適合線徑：0.30mm～3.5mm。

5.最大線速：0～500m/min。（線速度依線徑而定）

6.中心高度：1000mm。

7.電    源：380V+10%  50HZ  三相五線制

8.操作方向：主機（從    至     操作）

9.機臺顏色：整機外表：  蘋果綠 ；     亮光藍。

三、主要組成部件：

1.主動放線架：一臺

2.擺臂式張力架： 一臺

3.整直臺：一組

4.35#主機（干燥機、吸料機）：一組

5.PLC 電腦式控制系統： 一臺

6.活動水槽與固定水槽： 一組

7.鐳射激光測徑儀： 一臺

8.封閉式雙輪引取機：一臺

9.鋁合金儲線架：一臺

10.電子計米臺： 一臺

11.高頻火花試驗機： 一臺

12.雙軸收線機：一臺

13.隨機備件及操作保養說明書： 一套

14.整機涂裝： 一套
